数显电测表

概述

TP10系列仪表是对电网中的电压、电流信号进行交流采样后，计算出电压、电流真有效值、功率因数、有功功率、无功功率及频率等常用电力参数，并且以数码管(LED)或液晶(LCD)直观显示。也可用作直流电压、电流信号的测量。或作为“三次”仪表测量0-5V，4-20mA等输入信号，显示转速、压力、湿度等。该系列产品具有精度高，变比可设，稳定性好等优点。普通型仪表可直接替代原有指针表。智能型数显表可选配多种扩展功能，包括RS-485通讯、开关量输入、开关量输出和模拟量变送输出。

性能特点

1.高精度测量U、I、P、Q、H、F等电参量的有效值

2.数码管LED或液晶LCD直观显示
3.电流电压变比可编程设置
4.支持RS-485通讯口、Modbus-RTU协议
5.支持开关量输入输出、2入2出，1路模拟量输出

6.多款外形选择，满足不同柜体要求

技术指标

显示：数码管LED或液晶LCD直观显示

测量精度 (RMS真有效值)：电压 0.5级
电流 0.5级
有功功率 0.5级
无功功率 0.5级
功率因数 0.5级
频率 分辨率0.02Hz

信号输入：接线方式 单相、三相三线、三相四线

额定电压 AC 57.7V、AC 100V、AC 220V、AC 380、DC± 75mV、DC 0~10V等
额定电流 AC 1A、AC 5A、DC 4~20mA

过负载 电压: 1.2倍(持续)、2倍/10秒(瞬时)

电流: 1.2倍(持续)、10倍/1秒(瞬时)
功耗 电压:<0.1VA/相、 电流: <0.4VA/相

阻抗 电压:≥1MΩ、电流:≤0.1Ω

频率 45~65Hz

辅助电源：工作范围 AC/DC: 85V~265V、DC 24V、DC 48V

功耗 < 3VA

环境：工作温度 -10℃~ +55℃

存储温度 -25℃~ +70°C

相对湿度 ≤93%RH,不结露、无腐蚀性气体场所

海拔 ≤2500m

安全：绝缘电阻 ≥100MΩ

交流耐压 AC 2kV

电磁兼容性能：静电放电4级
电快速瞬变脉冲群4级

浪涌(冲击) 4级

外形尺寸(mm)：面框尺寸 48X48；72X 72；83X 83； 96X 96；120X 120
开孔尺寸44.5X44.5； 67X67； 76X 76； 91X 91；111X 111

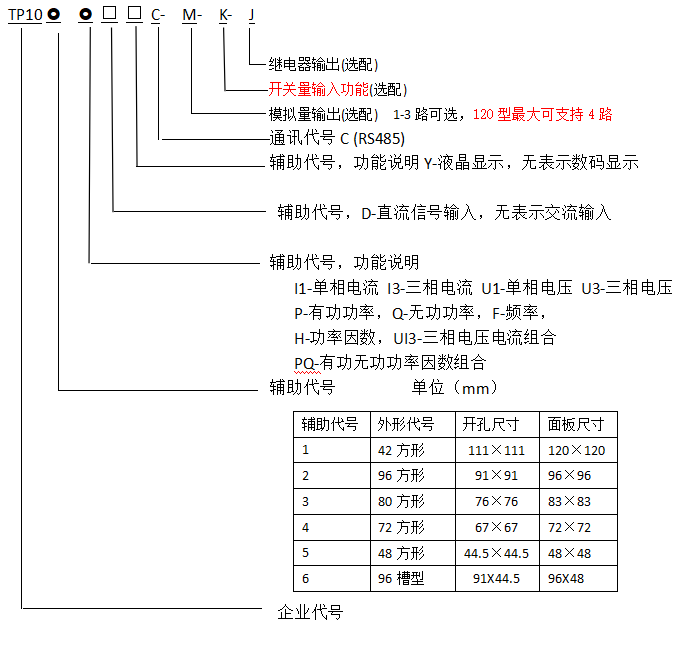

推荐型号

72方形数显表(开孔尺寸: 67X 67mm)
TP104U1 单相交流电压表

72方形数显表(开孔尺寸: 67X67mm)

TP104U3 三相交流电压表

72方形液晶电流表(开孔尺寸: 67X67mm)
TP104I1Y 单相交流电流液晶表

72方形液晶三相压表(开孔尺寸: 67X 67mm)
TP104U3Y 三相交流电压液晶表

96方形数显表(开孔尺寸: 91X91mm)
TP102U1 单相交流电压表

96方形数显表(开孔尺寸: 91X91mm)
TP102U3 三相交流电压表

96方形液晶电压表(开孔尺寸: 91X91mm)
TP102U3Y 三相交流电压液晶表

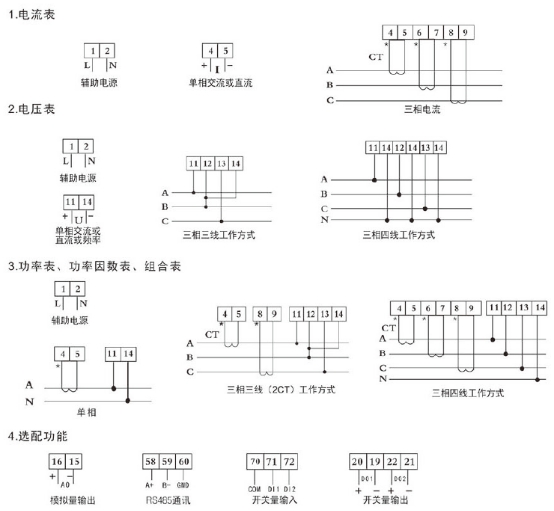

典型接线图
