u TP500系列无线测温装置

? 概述

TP500系列无线测温装置是一款用于高中低压电力系统(110KV, 6-35KV和0. 4KV)对温度有较高要求电气接点设备的智能化测控装置。

它集在线温度测量、数据采集、数据分析和控制功能于一体现代化高科技产品。其各项技术指标均能达到国际标准，本在线测温装置

系列可设置在线采集温度接点数，数据中续单元可根据现场情况而可选。该装置提供通讯接口可与计算机监控系统连接，支持RS485

接口MODBUS通讯协议，波特率可选。

? 技术参数

显示：笔段LCD显示或彩屏LCD全中文显示
温度显示范围：0~99℃
测量精度：温度±2℃ 电量精度 有功电能0.5级，无功电能1.0级

信号输入：温度 温度传感器输入

信号输入：接线方式 单相、三相三线、三相四线（选配）

额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V （选配）

额定电流 AC 1A、AC 5A（选配）

过负载 电压: 1.2倍(持续)、2倍/10秒(瞬时)

电流: 1.2倍(持续)、10倍/1秒(瞬时)

功耗 电压:<0.1VA/相，电流: <0.4VA/相

阻抗 电压:≥1MΩ，电流:<0.10
频率 45~65Hz
辅助电源：工作范围 AC/DC: 85V~265V

功耗 < 4VA

功能模块：通讯接口 支持1路RS-485通讯，Modbus-RTU协议

开关量输出 标配1路继电器输出

信号继电器触点容量 5A/250V AC，5A/30V DC

环境：工作温度 -10℃~+55℃ 存储温度: -30℃~+70℃

相对湿度 ≤95%RH不结露、无腐蚀性气体场所

海拔 ≤2500m
安全：绝缘电阻 ≥100MΩ

交流耐压 AC2KV/min

IEMC电磁兼容：静电放电 严酷等级Ⅳ级
浪涌冲击 严酷等级Ⅳ级

电快速瞬变脉冲群 严酷等级Ⅳ级

外形尺寸(mm)：开孔尺寸 91X91mm，192X138mm

? 功能及性能特点

1.采用 2.4G频段，工作在2400～2483.5MHz（ISM）频段。

2.直接序列扩频（DSSS），抗干扰能力更强。

3.采用 ZigBee技术，符合 IEEE802.15.4标准。

4.自动传感器识别，无连线，安装简便。

5.传输距离：小于50米，通过配置无线路适配器可增强有限通讯距离。

6.通信规约：RS-485, ModBus-RTU。

7.铜排节点、电缆线等超温报警。

8.带全电量测量（选配）。

? 产品分类选型表

? 规格尺寸

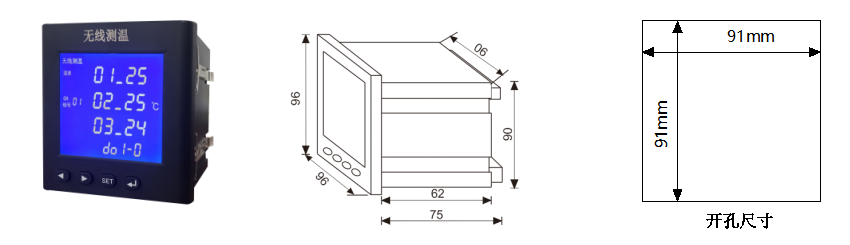

TP500-A/TP500-B

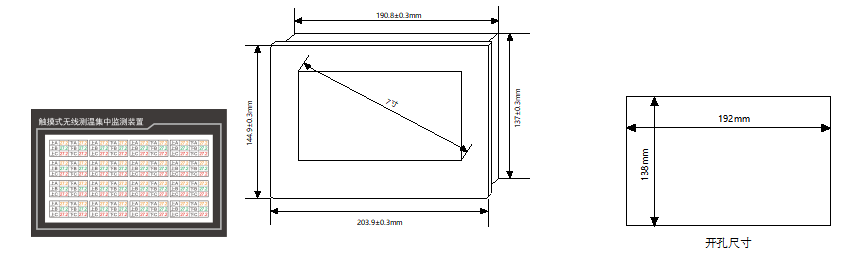

TP500-C

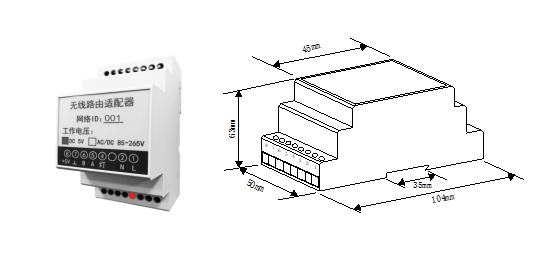

TP500-L无线路由适配器

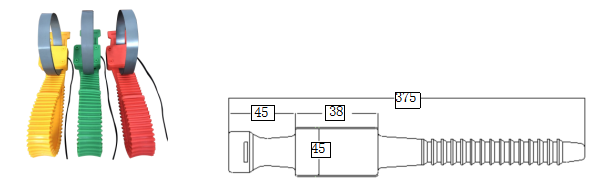

TP500-Y 有源测温点

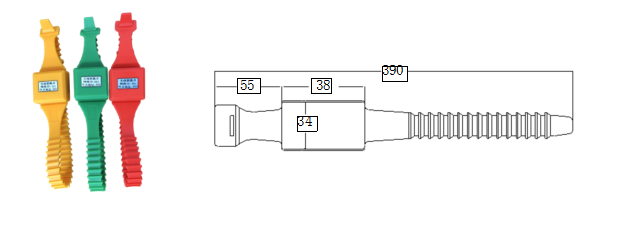

P500-W 无源测温点（自取电）

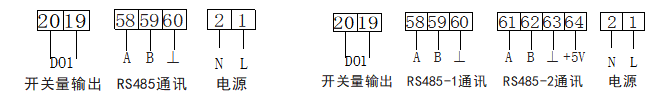

? 典型接线图

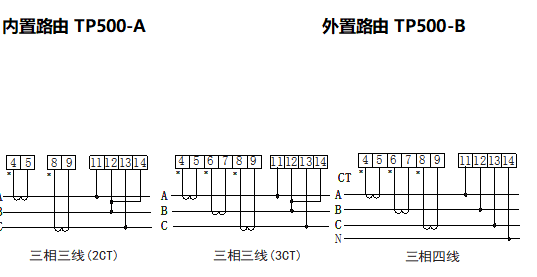

电参量测量接线方式（选配）
